Como fabricar ou reparar um cabo de rede

Escolha do cabo certo e seus parâmetros

A vantagem de fabricar um cabo de rede sozinho reside na absoluta variabilidade. Você mesmo decide o comprimento do cabo, quais serão suas características e parâmetros e que tipo de conectores irá montar. Por isso, é necessário saber quais tipos de cabos (conhecidos como pares trançados) existem, de acordo com quais parâmetros e propriedades se dividem e quais são as suas características. Vamos nos concentrar em classificação por vários critérios.

UTP, FTP, STP

Em relação à conexão de internet por cabo, fala-se frequentemente sobre cabos UTP. Mas você também pode se deparar com outros tipos, mais comumente FTP e STP. O que essas siglas realmente significam?

Pares trançados padrão (Twisted Pair), mais utilizados para aplicações comuns, são designados como UTP. São cabos sem qualquer blindagem adicional (Unscreened). Ao fabricar o cabo sozinho, estes cabos serão mais fáceis de manusear, pois a blindagem extra não atrapalha, permitindo que você faça a fabricação mesmo sem muita experiência.

Os cabos FTP e STP são blindados. No caso do FTP, trata-se de uma blindagem geral do cabo. Basicamente, é um cabo UTP comum que foi complementado com uma blindagem de folha de alumínio, adicionada sob o revestimento principal. Este tipo de cabo é utilizado em aplicações 10GBaseT. Existem também cabos STP, que têm uma blindagem geral trançada. Se você quiser fabricar um cabo de rede para uso doméstico, geralmente se contentará com o cabo UTP padrão e econômico.

Divisão da cablagem por categoria

Ao escolher o cabo certo, concentre-se também na categoria a que pertence no contexto de avaliação de componentes de cabeamento estruturado. Existem categorias de Cat3 a Cat8. Em geral, quanto mais alta a categoria do cabo, maior é a velocidade de transmissão e a largura de banda.

Por exemplo, os cabos de categoria mais baixa Cat3 são usados hoje apenas para instalações telefônicas, sua velocidade máxima de transmissão era de apenas 10 Mb/s. A categoria mais comum é a Cat5e, que permite uma velocidade de transmissão de 1 Gigabit/s com garantia de funcionalidade em todos os protocolos padronizados.

Categorias mais altas, especialmente Cat6 ou Cat7a, estão sendo gradualmente utilizadas. Se você quiser ter um cabo que será facilmente utilizável mesmo depois de alguns anos e que corresponda aos padrões atuais, adquira cabos nas categorias mais altas.

Núcleo do cabo – fio ou trança

Os cabos de rede também diferem de acordo com o tipo de núcleo. Para a fabricação doméstica do cabo UTP, você pode usar um cabo com núcleo de fio ou trança. O fio é especialmente adequado para condução horizontal. Escolha apenas tipos feitos de cobre. Cabos designados como CCA são de alumínio, de qualidade inferior e causam maior atenuação.

Os cabos com núcleo de trança são usados principalmente como cabos de conexão e não são adequados para longas distâncias. Os condutores individuais são formados por trança feita de fios de cobre. Cabos trançados são flexíveis e adequados para conexões móveis.

Conectando o conector ao cabo

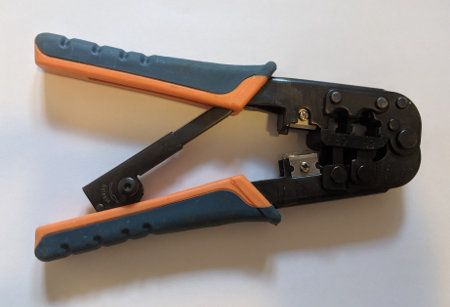

Se você escolheu o cabo apropriado, é hora de montar os conectores RJ-45. Para isso, são utilizadas alicates de crimpar, que pressionam e fixam o conector ao cabo. No mercado, você encontra alicates de crimpar a partir de algumas centenas de coroas, mas se planeja fabricar cabos de rede com mais frequência, invista em alicates mais robustos.

Remova a capa e alinhe os condutores de acordo com a cor. Os cabos de rede são geralmente conectados de acordo com o padrão T568A, onde a sequência dos condutores é a seguinte:

Branco-verde – verde – branco-laranja – azul – branco-azul – laranja – branco-marrom – marrom

Existem dois tipos de fiação – direta e cruzada. No caso de fiação direta, o cabo é conectado aos conectores da mesma forma em ambos os lados. Para conectar dois computadores, utiliza-se a fiação cruzada, onde alguns condutores são trocados (usada para conexão direta de dois dispositivos sem switch ou roteador). A maioria dos dispositivos de rede pode reconhecer qual tipo de cabo foi conectado, portanto, o problema de decidir entre fiação direta e cruzada deixa de existir.

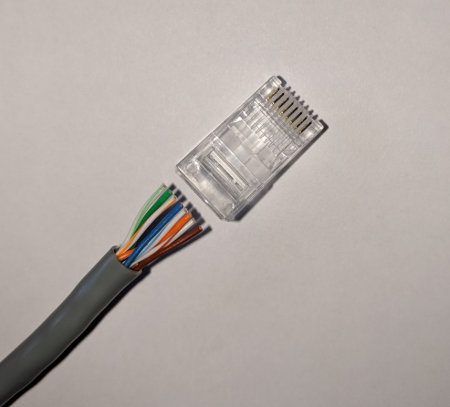

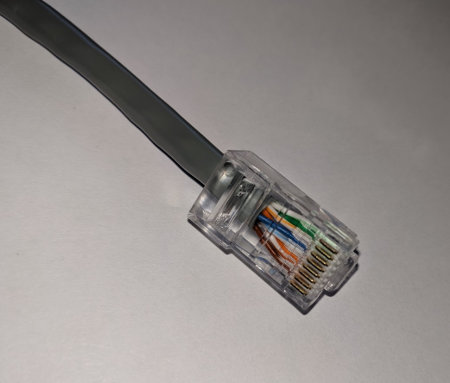

Alinhe os condutores de acordo com as cores e corte-os no comprimento necessário para o conector. Cuidadosamente coloque-o até o fim, insira-o no alicate e pressione fortemente. Agora você fabricou um novo cabo de rede, que já pode usar imediatamente.

Como reparar um cabo de rede danificado

Devido à flexão frequente, o cabo de rede pode se danificar. Isso ocorre mais frequentemente ao redor dos conectores, que são frequentemente manuseados. Se o cabo estiver danificado a uma distância maior do conector RJ-45, não vale a pena repará-lo. Como consertar o cabo, caso esteja danificado perto do conector? Corte o cabo com o uso de alicates e remova os conectores antigos. Teste a condutividade de cada fio com um testador. Se todos os condutores parecerem estar em ordem, use os alicates de crimpar para "clicar" novos conectores conforme mostrado no guia acima.

Para fabricar um cabo de rede você mesmo, você só precisa do cabo, dois conectores RJ-45 e um alicate de crimpar. Antes de comprar o cabo, descubra que tipo ele é e quais são suas especificações. Não use cabos das categorias abaixo da Cat5e.
